Fl-esplorazzjoni moderna ta' taħt il-wiċċ, il-bidla minn teħid ta' kampjuni manwali għal akkwist ta' data diġitali ta'-preċiżjoni għolja tejbet b'mod sinifikanti l-effiċjenza operattiva u l-affidabbiltà tad-data. It-tagħmir tal-qtugħ tal-borehole għandu rwol importanti f'dan il-proċess billi jgħin lill-inġiniera jifhmu aħjar il-kundizzjonijiet attwali ta 'taħt il-wiċċ waqt l-operazzjonijiet tat-tħaffir.
Għal professjonisti involuti fil-kostruzzjoni ta 'bjar ta' l-ilma, esplorazzjoni minerali, proġetti ġeotermali, u investigazzjonijiet ġeotekniċi, il-fehim tal-prinċipji operattivi ta 'tagħmir ġeofiżiku modern huwa essenzjali biex tinkiseb data ta' stħarriġ konsistenti u affidabbli.
Din il-gwida tipprovdi ħarsa ġenerali professjonali lejn l-iskjerament ta' pjattaforma ta' qtugħ diġitali moderna-rappreżentata mis-sistema RCQ-2D-u tispjega kif jiġi ottimizzat it-tagħmir tal-istħarriġ ġeofiżiku għal prestazzjoni stabbli fuq il-post u akkwist preċiż tad-dejta.
Ir-Rwol ta 'Tagħmir Ġeofiżiku fl-Immappjar Modern ta' Taħt il-wiċċ
Metodi tradizzjonali tat-tħaffir jipprovdu kampjuni fiżiċi bħal qatgħat u qlub, iżda dawn il-materjali jistgħu jiġu spostati jew imħallta waqt l-operazzjonijiet tat-tħaffir. Tagħmir modern tal-qtugħ tal-borehole isolvi din il-problema billi jkejjel il-proprjetajiet fiżiċi ta 'taħt il-wiċċ direttament ġewwa l-borehole.
Il-kejl komuni jinkludi:
- Reżistività elettrika
- Radjazzjoni gamma naturali
- Temperatura tal-fluwidu
- Dijametru tal-borehole
- Devjazzjoni tal-borehole
Bl-użu ta' tagħmir ta' stħarriġ ġeofiżiku integrat, l-operaturi jistgħu:
- Identifika l-konfini tal-akkwifer b'dejta li tista' titkejjel
- Evalwa t-tranżizzjonijiet litoloġiċi f'ħin reali
- Evalwa l-kundizzjonijiet tat-toqba qabel l-operazzjonijiet tal-kisi u tat-tikħil
- Ittejjeb l-eżattezza tal-interpretazzjoni ġeoloġika
Setup Tekniku u Protokoll ta 'Installazzjoni
Il-kwalità tad-dejta tal-illoggjar ġeofiżiku tiddependi ħafna fuq l-installazzjoni xierqa tat-tagħmir. Kemm jekk tuża sistema ta 'logging waħedha jew pjattaforma integrata bħall-RCQ-2D, iż-żamma ta' proċeduri ta 'setup korretti hija kritika biex titnaqqas l-interferenza tas-sinjali u tiġi evitata l-ħsara fit-tagħmir.
1. Skjerament tal-Infrastruttura tal-wiċċ

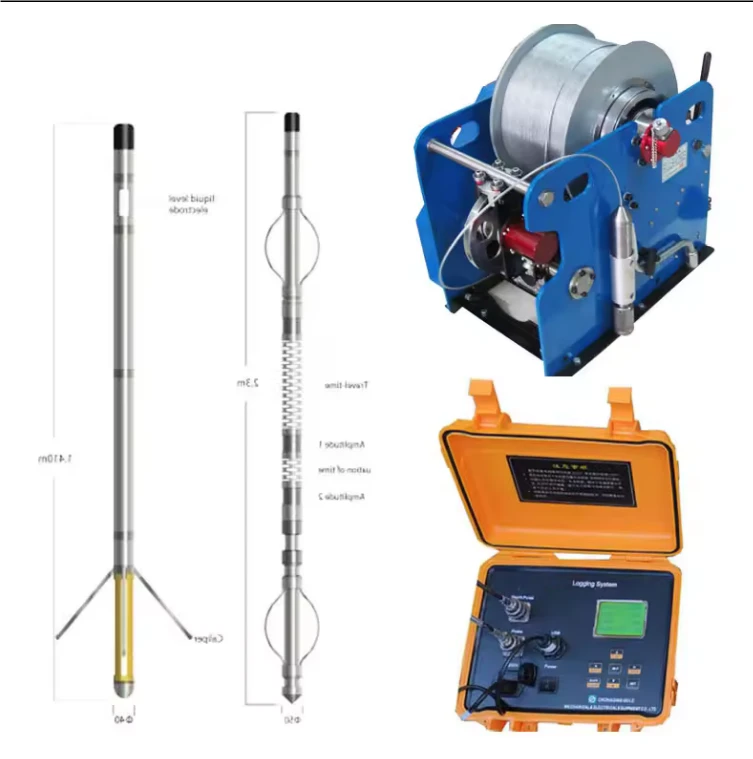

Is-sistema tal-wiċċ ta 'tagħmir ġeofiżiku ġeneralment tinkludi kontrollur diġitali u sistema ta' winch mekkanizzat.
Pożizzjonament tal-Winċ
Il-winċ għandu jiġi installat fuq wiċċ stabbli u livell, idealment 3 sa 5 metri 'l bogħod mill-ftuħ tat-toqba. Pożizzjonament xieraq jgħin biex jinżamm angolu adattat tal-flotta tal-kejbil u jnaqqas it-tensjoni irregolari tal-kejbil waqt it-tħaddim.
Ġestjoni tal-Provvista tal-Enerġija
Is-sistemi ta 'logging diġitali jeħtieġu sors ta' enerġija DC stabbli. F'ambjenti tal-post, sistema regolata ta 'batterija ta' 12V hija ġeneralment preferuta minħabba li timminimizza l-istorbju elettriku prodott komunement minn ġeneraturi AC portabbli.
2. Probe Integrazzjoni u Waterproofing
Is-sonda downhole hija waħda mill-aktar komponenti sensittivi tat-tagħmir tal-qtugħ tal-borehole.
Konnessjoni Mekkanika
Qabel l-iskjerament, l-operaturi għandhom jispezzjonaw bir-reqqa l-konnessjonijiet kollha tal-kejbil u s-siġilli O-ring. Waterproofing fqir jista 'jippermetti intrużjoni ta' fluwidu f'fond ta 'tħaffir, potenzjalment jagħmel ħsara lil sensuri interni u komponenti elettroniċi.
Żero-Kalibrazzjoni tal-Fond
Qabel ma titbaxxa s-sonda fil-borehole, għandha titlesta kalibrazzjoni ta' fond żero- billi l-punt ta' referenza tas-sonda jiġi allinjat mal-għonq tal-borehole. Il-kalibrazzjoni xierqa tiżgura indiċjar preċiż tal-fond waqt l-akkwist tad-dejta.
3. Tnaqqis ta 'l-ert u l-istorbju
Il-ħoss elettriku huwa wieħed mill-aktar fatturi komuni li jaffettwaw l-eżattezza tal-istħarriġ ġeofiżiku.
Biex tittejjeb l-istabbiltà tas-sinjal, l-elettrodu tal-ert għandu jiġi installat f'ħamrija niedja ħdejn is-sistema tal-winċ. L-ert kif suppost jgħin biex titnaqqas l-interferenza waqt ir-reżistività u l-kejl potenzjali spontanju, speċjalment fil-formazzjonijiet li jġorru l-ilma-.
Mingħajr bażi suffiċjenti, id-dejta miġbura tista' ssir instabbli u diffiċli biex tiġi interpretata b'mod preċiż.
Standards Operattivi għall--Logging ta' Preċiżjoni Għolja
Wara li titlesta l-installazzjoni, jibda l-istadju operattiv. Matul l-operazzjonijiet ta 'qtugħ, iż-żamma ta' parametri ta 'akkwist konsistenti hija aktar importanti milli timmassimizza l-veloċità operattiva.
Inżul Ikkontrollat u Veloċità tal-Irkupru
Għal sistemi bħall-RCQ-2D, veloċità tal-qtugħ ta 'madwar 8 sa 12-il metru fil-minuta hija ġeneralment rakkomandata.
Importanza tal-Veloċità Stabbli tal-Logging
Veloċità eċċessiva tal-qtugħ tista 'tnaqqas ir-riżoluzzjoni tal-kurva, partikolarment għal kejl gamma naturali fejn is-sensor jeħtieġ ħin ta' rispons suffiċjenti.
Il-moviment tal-kejbil inkonsistenti jista 'wkoll joħloq żbalji ta' korrelazzjoni tal-fond, li jaffettwaw l-affidabbiltà tal-interpretazzjoni ġeoloġika finali.
Monitoraġġ tal--Kurva tal-Ħin Real
Tagħmir ġeofiżiku modern jippermetti lill-operaturi jimmonitorjaw il-kurvi tal-istħarriġ f'ħin reali matul il-proċess tal-qtugħ.
L-operaturi għandhom joqogħdu attenti għal:
Ripetibbiltà
Jekk qari anormali jidher f'intervall speċifiku, reġistru ripetut fuq l-istess sezzjoni huwa rakkomandat biex tiġi vverifikata l-konsistenza tad-dejta.
Stabbiltà tas-Sinjal
Il-proporzjon tas-sinjal-għall--storbju għandu jibqa' fil-medda operattiva rakkomandata mill-manifattur matul il-proċess tal-istħarriġ. Sinjali stabbli huma essenzjali biex tiġi prodotta data ġeoloġika affidabbli.
Żoni ta 'Applikazzjoni ta' Tagħmir ta 'Logging Borehole
Tagħmir ta 'stħarriġ ġeofiżiku modern huwa użat ħafna f'diversi industriji tat-tħaffir u ta' l-investigazzjoni ta 'taħt il-wiċċ.
Investigazzjoni Idrogeoloġika
Fi proġetti tat-tħaffir tal-bjar tal-ilma, l-għodod tal-qtugħ tas-siġar jgħinu biex jidentifikaw akwiferi produttivi u jevalwaw il-kundizzjonijiet tal-ilma ta’ taħt l-art.
Bl-użu tar-reżistività u sensuri potenzjali spontanji, l-inġiniera jistgħu jiddistingwu:
- Żoni ta 'ilma ħelu u ilma mielaħ
- Formazzjonijiet tar-ramel permeabbli
- Saffi tafal impermeabbli
Din l-informazzjoni tgħin biex ittejjeb id-disinn tajjeb u l-effiċjenza tat-tqegħid tal-iskrin.
Esplorazzjoni Ġeoteknika u Minerali
Fil-proġetti tal-minjieri u tal-infrastruttura, it-tagħmir tal-qtugħ tal-borehole huwa komunement użat biex jevalwa l-kundizzjonijiet tal-blat u jiskopri ksur jew discontinuities strutturali.
Taħt dawn il-kundizzjonijiet tax-xogħol, id-durabilità tat-tagħmir issir speċjalment importanti. Is-sistemi tal-qtugħ għandhom jifilħu:
- Pressjoni għolja tal-borehole
- Fluwidi għat-tħaffir li joborxu
- Operazzjoni fuq il-post ta'-tul twil
Il-prestazzjoni ta 'tagħmir affidabbli taffettwa direttament l-effiċjenza tal-proġett u l-kontroll tal-ispiża operattiva.
Proġetti ta' Enerġija Ġeotermali
Hekk kif l-iżvilupp ġeotermali jkompli jespandi, is-sistemi tal-qtugħ qed jintużaw dejjem aktar għall-monitoraġġ tad-distribuzzjoni tat-temperatura taħt l-art u l-kundizzjonijiet tal-formazzjoni.
Sistemi integrati bħall-RCQ-2D jistgħu jappoġġaw sensuri tal-fluwidu ta'-temperatura għolja, li jipprovdu dejta termali importanti għall-evalwazzjoni tal-bjar ġeotermali u d-disinn tas-sistema tal-iskambju tas-sħana.
Konklużjoni
L-għażla ta' tagħmir adattat għall-qtugħ tal-borehole u s-segwitu ta' proċeduri operattivi xierqa huma partijiet essenzjali tal-operazzjonijiet moderni tat-tħaffir.
Billi jżommu prattiki ta 'installazzjoni preċiżi u parametri ta' akkwist stabbli, l-operaturi jistgħu jtejbu l-affidabbiltà tad-dejta u jappoġġjaw analiżi ġeoloġika aktar preċiża.
Għal kuntratturi ta 'inġinerija u kumpaniji tat-tħaffir fis-swieq Ewropej u Amerikani, tagħmir ta' stħarriġ ġeofiżiku integrat bħall-RCQ-2D jipprovdi soluzzjoni prattika għal investigazzjoni ta 'taħt il-wiċċ effiċjenti u affidabbli.
Meta t-tagħmir ġeofiżiku jiġi installat u mħaddem kif suppost, id-dejta miġbura ssir bażi affidabbli għad-deċiżjonijiet tat-tħaffir, l-interpretazzjoni ġeoloġika, u l-ippjanar tal-proġetti fit-tul-.
