Ditekter tal-Ilma tal-borehole

Introduzzjoni tal-Prodott

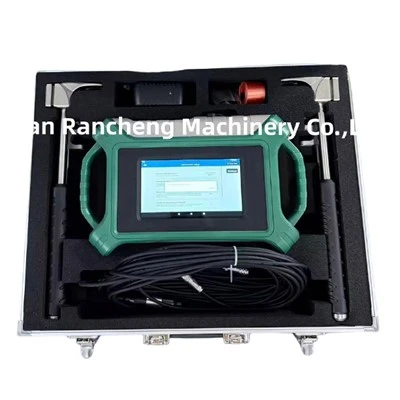

Dan id-ditekter ta 'l-ilma taħt l-art ta' 2000m 16-kanal huwa apparat professjonali ta 'esplorazzjoni ta' l-ilma ta 'taħt l-art żviluppat billi tgħaqqad it-teknoloġija ta' skoperta elettromanjetika mal-metodu ta 'resistività ta' densità għolja. Ibbażat fuq prinċipji ta 'esplorazzjoni ġeofiżika maturi, janalizza d-differenzi elettriċi ta' blat, ħamrija u strati taħt l-art biex jidentifika b'mod preċiż l-akwiferi, il-kanali tal-ilma u ż-żoni tal-ħażna tal-ilma. Huwa użat ħafna fl-istħarriġ idroġeoloġiku, it-tħaffir tal-bir, l-esplorazzjoni ġeoloġika u l-inġinerija ġeoteknika.

Is-sistema għandha teknoloġija innovattiva ta 'korrezzjoni ta' sors-kamp, ​​li ssolvi l-isfida tal-industrija ta 'sinjali elettromanjetiċi naturali mhux stabbli u ttejjeb l-affidabbiltà tal-kejl. Mgħammar b'16-il kanal ta 'akkwist indipendenti, jista' jiġbor data minn punti multipli fl-istess ħin. Meta mqabbel ma 'strumenti tradizzjonali ta'-kanal wieħed, jevita żbalji kkawżati minn elettrodi li jiċċaqilqu ripetutament u jtejjeb b'mod sinifikanti l-effiċjenza u l-istabbiltà.

Touchscreen intelliġenti Android ta' 10.1-pulzieri jipprovdi immaġini awtomatiċi 2D, 3D u kurva f'ħin reali. Id-dejta tista 'tiġi kondiviża bejn l-istrument, it-telefon ċellulari u l-kompjuter. Kemm il-mod tal-elettrodu MN bil-fili kif ukoll il-mod tas-sensor bla fili huma appoġġjati. Fil-modalità bla fili, l-ebda cabling kumpless ma huwa meħtieġ, li jagħmel l-operazzjoni fuq il-post aktar mgħaġġla u aktar konvenjenti. Id-dejta tista’ wkoll tittella’ fuq il-cloud għal ħażna permanenti u interpretazzjoni esperta onlajn.

L-apparat kiseb privattivi multipli ta 'invenzjoni nazzjonali kif ukoll ċertifikazzjoni ISO9001 u CE. Ħames verżjonijiet fil-fond huma disponibbli, li jkopru bżonnijiet ta 'esplorazzjoni ta' 300m sa 3000m. Strument wieħed jista 'jappoġġja tħaffir tal-ilma ċivili, proġetti agrikoli ta' irrigazzjoni, ġeoloġija tal-inġinerija, u investigazzjonijiet idroġeoloġiċi fil-fond, filwaqt li operatur wieħed jista 'jlesti l-proċess kollu tal-istħarriġ fuq il-post.

Parametru

Metodi ta' Kejl

Kejl ta' Array Lineari (Modalità Elettrodu MN Tradizzjonali)

① Għażla tas-Sit

Agħżel żona ċatta 'l bogħod minn sorsi ta' interferenza elettromanjetika qawwija bħal kejbils ta'-vultaġġ għoli, strutturi kbar tal-metall, u makkinarju tqil. Żgura li l-elettrodi jistgħu jagħmlu kuntatt tajjeb mal-art.

② Tqassim tal-elettrodu

Segwi r-regola: Punti ta' kejl=Elettrodi totali - 4. Żewġ elettrodi f'kull tarf jintużaw biss għall-kontinwità taċ-ċirkwit u mhumiex magħduda bħala punti ta' kejl effettivi. Pereżempju, 10 punti effettivi jeħtieġu 14-il elettrodu b'kollox.

③ Konnessjoni u Kalibrazzjoni

Qabbad il-kejbil ma 'l-unità prinċipali, saħħan is-sistema, u ssettja parametri bħal fond ta' esplorazzjoni, numru tal-kanal (1-14 magħżula), u intervall ta 'skannjar. Imbagħad imla l-kalibrazzjoni taż-żero.

④ Akkwist tad-Data u Immaġini

Ibda l-kejl wara li ċċekkja l-konnessjonijiet kollha. Is-16-il kanal simultanjament jiġbru r-reżistenza u d-dejta elettromanjetika, u s-sistema awtomatikament tiġġenera immaġini u kurvi 2D/3D f'{2}}ħin reali.

⑤ Finish & Recovery

Issejvja d-dejta lokalment jew ittellaha fis-sħaba, imbagħad itfi l-apparat u rkupra l-elettrodi u l-kejbils kollha.

Eżattezza u Affidabilità

-Prinċipju Ġeofiżiku ta' Preċiżjoni Għolja

Il-Borehole Water Detector juża l-metodu ta'-densità għolja ta' reżistenza biex jistabbilixxi kamp elettriku artifiċjali stabbli taħt l-art. Billi tkejjel id-differenzi potenzjali u tikkalkula r-reżistenza apparenti, tista' tiddistingwi l-formazzjonijiet li jġorru l-ilma-mill-blat niexef u l-ħamrija, peress li strati għonja tal-ilma ta' taħt l-art-ġeneralment għandhom resistività ħafna aktar baxxa.

16-Kanal Akkwist Parallel

Strumenti tradizzjonali ta'-kanal wieħed jeħtieġu moviment ripetut tal-elettrodu, li ħafna drabi jikkawża żbalji ta' pożizzjonament u konnessjoni. Din is-sistema tiġbor punti multipli fl-istess ħin, u tiżgura dejta kontinwa u konsistenti filwaqt li ttejjeb ħafna l-effiċjenza tal-istħarriġ.

Disinn Avvanzat ta' Kontra l--Interferenza

L-istrument jintegra teknoloġija ta 'filtrazzjoni f'diversi stadji, inkluża għażla ta' frekwenza ssettjata minn qabel u intelliġenti, filtrazzjoni analoga u diġitali, u 1-16-il darba tnaqqis tal-istorbju tal-istivar. Jista 'jirreżisti b'mod effettiv l-interferenza elettromanjetika minn fabbriki, irħula, linji ta' l-enerġija u makkinarju.

Għal verżjonijiet 2000m u aktar profondi, ir-riżoluzzjoni tilħaq 0.01mV ± 2%. Verżjonijiet baxxi-fond jiksbu 0.1mV ±3%. Il-ħin tal-akkwist jista 'jiġi aġġustat minn 60 sa 5400 sekonda biex tittejjeb l-eżattezza f'kundizzjonijiet ġeoloġiċi kumplessi.

Qasam-Riżultati Ppruvati

Is-sistema ġiet applikata b'suċċess fi proġetti multipli tat-tħaffir tal-ilma ta' taħt l-art, fejn ir-riżultati tal-immaġini qabblu mill-qrib mal-postijiet tal-ġarr tal-ilma attwali-u l-kundizzjonijiet tar-rendiment. Il-funzjonijiet tal-ħażna tas-sħab u l-interpretazzjoni esperta jkomplu jtejbu l-verifika tar-riżultati u l-affidabbiltà.
